پکیج کامل گیجهای بازرسی جوش

فروش ویژه انواع گیج های جوشکاری

  • Digital Welding Gauge
  • Fillet Weld Gauge Set
  • Weld Gauge / Calculator
  • Taper Gauge
  • PRE-Inspection Pocket Fillet Weld Gauge
  • Combination Gauge
  • Dial / Pit Depth Gauge
  • Pipe Pit Gauge
  • Hi-Lo Welding Gauge
  • Single Purpose Hi-Lo Welding Gauge
  • Adjustable Fillet Weld Gauge
  • Bridge Cam Gauge
  • V-WAC Gauge
  • Automatic Weld Size Gauge

توضیحات

پکیج کامل گیجهای جوشکاری

گیج Fillet
این گیج بیشتر برای اندازه گیری گرده های جوش با اندازه 1/8 تا 1 اینچ (3،2-25 میلیمتر) به کار می رود. این گیجها همچنین تحدب وتقعر گرده های جوش را نیز اندازه گیری می کند.

روش اندازه گیری مشخصات جوش با گیج FILLET

گیجهای چند منظوره
یک گیج چند منظوره قادر به انجام چندین اندازه گیری مانند اندازه گیری تحدب وتقعر جوش، گرده جوش واندازه ریشه می باشد. از انواع آن می توان به گیجهای AWS و Cambridge-type اشاره نمود .
گیج AWS
این گیج برای تعیین مشخصات جوشهای گوشه ای ولبه ای کاربرد دارد. این گیج قادر به اندازه گیری
تلرانس تحدب وتقعر جوشها که از قبل برای آن تعیین شده است، می باشد. این گیج همچنین قادر به اندازه دگیری گرده های جوش نیز می باشد.

در شکل زیر روشهای مختلف انجام کار با گیج AWSنشان داده شده است.

گیج کمبریج (Cambridge)

گیج Cambridge چند منظوره قادر به اندازه گیری موارد زیر در واحدهای اینچ ومیلیمتر می باشد:
– زاویه آماده سازی 0 تا 60 درجه
– اضافه فلز جوش
– عمق بریدگی لبه ها(Undercut)
– عمق(Pitting)
– اندازه ریشه
– ارتفاع گرده جوش
– عدم همطرازی
– اندازه گلویی جوش گوشه ای
– طول گرده جوش

زیربنایی

EXCESS WELD METAL

طول ساق پا

فیله جوش گلو

زاویه آماده سازی


گیج HI-LO
این گیج که گیج(Mismatch) نیز نامیده می شود برای اندازه گیری همطرازی داخلی اتصالات لوله به کار می رود. بعداز وارد کردن وقرار دادن گیج، پیچ انگشتی رابسته و گیج در آورده می شود تا عدم همطرازی معلوم می شود.

این گیج می تواند برای اندازه گیریهای زیر نیز به کاررود:
-ارتفاع گرده جوش
– فاصله اتصال (fit-up)
– زاویه آماده سازی
– عدم همطرازی داخلی
– مسیر جوش، جوشهای مدور
– ضخامت دیواره جوش


قیمت گذاری ویژه موجود!
گیج سنج Bridge ، سنج جوشکاری HI-LO و دسته کوچک موسیقی جاز

مقیاس: اینچ و متریک



Bridge Cam Gauge : اندازه گیری های زیر به دو اینچ یا میلی متر امکان پذیر است: زاویه آماده سازی ، فلز جوش اضافی ، عمق زیر برش ، عمق حفره ، اندازه گلو جوش و غیره.

اندازه گیری جوش HI-LO : اندازه گیری تراز داخلی ، طراحی باریک جدید 30٪ سبک تر است

کیف دستی مفید شامل !

245.00 دلار پس انداز

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ Bridge Cam Gauge
مشخصات دقیق PDF
مشخصات دقیق PDF آماده چاپ
مشخصات جزئیات سنج جوشکاری HI-LO PDF
راهنمای استفاده PDF آماده چاپ
راهنمای استفاده از سنج جوش HI-LO به صورت PDF آماده چاپ









کیسه ابزار شامل
گیج سنج Bridge ، سنج جوشکاری HI-LO و دسته کوچک موسیقی جازپل بادامک سنج

فیلم محصول ما را مشاهده کنید
سنج جوشکاری HI-LO - اندازه گیری تراز داخلی ، طراحی باریک جدید 30٪ سبک تر است

فیلم محصول ما را مشاهده کنید





Skew-T Fillet Weld Gauge INCH - بررسی زاویه عضو عمودی ، طرف حاد جوش ، طرف مبهم جوش

فیلم محصول ما را مشاهده کنید
METRIC اندازه گیری جوش فیلت Skew-T - بررسی زاویه عضو عمودی ، طرف حاد جوش ، طرف مبهم جوش
قیمت گذاری ویژه موجود!
Skew-T Fillet Weld Gauge
w / ماشین حساب

مقیاس: INCH یا METRIC



زاویه بررسی عضو عمودی ، طرف حاد جوش ، طرف مبهم جوش ، موجود در اینچ یا متریک

120.00

مقیاس اندازه گیری:  اینچمتریک

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF
راهنمای استفاده PDF آماده چاپ راهنمای استفاده PDF آماده چاپ










در حالی که لوازم آخرین است!

مقیاس: اینچ و متریک



از این سنج می توان برای اندازه گیری جابجایی بین دو صفحه از طریق جوش ، میله های نصب شده ، حلقه های فرود یا هر جسم دیگر تا و از جمله 1 “استفاده کرد که ممکن است در اندازه گیری سریع دو صفحه در صورت خرابی Bridgecam Gauge مانع شود.

همچنین می توان برای اندازه گیری میزان جابجایی صفحات در آرنج سوراخ دار ، که به طور مکرر در کارهای مجاری دیده می شود ، برای تناسب از جمله زاویه قطعات.

110.00

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF
راهنمای استفاده PDF آماده چاپ راهنمای استفاده PDF آماده چاپ



مقابل
سنج افست ، گربه شماره 32 - سمت جلوپشت ساید
سنج افست ، گربه شماره 32 - سمت عقب



عمق الکترونیکی / سنج گودال
ظاهر کیف حمل ممکن است متفاوت باشد
0-1 “/ 0-25 میلی متر عمق الکترونیکی / سنج گودال

مقیاس: اینچ و متریک



LCD بزرگ – وضوح 0.0005 “(0.01 میلی متر) ، دقت 0.001” (0.025 میلی متر) ± ، دقت 0.06 “Dia Probes ، 2 پایه 3/8” ، جعبه نصب شده و باتری ، گواهی کالیبراسیون قابل ردیابی برای NIST ، مقیاس اندازه گیری: اینچ / متریک

71.50 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF




سنج جوش دیجیتال سنج
جدید ، قیمت جدید!

مقیاس: اینچ و متریک



• نمایشگر LCD X-Large • خواندن: اینچ ، متریک ، کسری اینچ • نمایشگر 4 زاویه در بدنه: 60 درجه ، 70 درجه ، 80 درجه ، 90 درجه • باتری: 3 ولت CR2032 (شامل) • دامنه اندازه گیری: 0-1.25 اینچ » دقت: 0.001 “• وضوح: 0.0005” ، 0.01 میلی متر ، 128 م.

96.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF









سنج جوش دیجیتال - با صفحه نمایش LCD ، تنظیم صفر یا مقدار اندازه گیری شده را در هر موقعیتی برای اندازه گیری دیفرانسیل نگه می دارد.

یک طرف اینچ است:
سنج جوشکاری ترکیبی - می تواند در اینچ یا متریک اندازه گیری شود!
طرف دیگر متریک است:
سنج جوشکاری ترکیبی - می تواند در اینچ یا متریک اندازه گیری شود!





سنج جوشکاری ترکیبی
~ وارد شده توسط شرکت GAL Gage

مقیاس: اینچ و متریک



آیا می توانید اینچ یا متریک را اندازه بگیرید!
یک طرف Inch است ، طرف دیگر Metric است





سنج جوشکاری ترکیبی - موارد استفاده سنج جوشکاری ترکیبی - موارد استفاده سنج جوشکاری ترکیبی - موارد استفاده
سنج جوشکاری ترکیبی - موارد استفاده سنج جوشکاری ترکیبی - موارد استفاده سنج جوشکاری ترکیبی - موارد استفاده









سنج جوشکاری ترکیبی می تواند تمام موارد زیر را در اینچ یا متریک اندازه گیری کند :• اندازه ریشه • پای جوش فیله • ارتفاع جوش ته ته • گلوی جوش فیله • زاویه آماده سازی

108.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF




قابل تنظیم فیله جوش سنج

مقیاس: INCH یا METRIC



ویژگی اندازه گیری نابرابر پا

ضخامت Fillet Weld & Weld گلو را اندازه بگیرید ، موجود در اینچ یا متریک

94.75 دلار

مقیاس اندازه گیری:  اینچمتریک

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF



قابل تنظیم فیله جوش سنج - ویژگی اندازه گیری نابرابر پا ، ضخامت گلو و جوش فلت اندازه گیری

فیلم محصول ما را مشاهده کنید

اندازه گیری جوش اندازه جوش اتوماتیک - برای کالیبراسیون دقیق جوشهای نوع فیله ته ته
فیلم محصول ما را مشاهده کنید
اندازه گیر جوش اتوماتیک

مقیاس: INCH یا METRIC



برای کالیبراسیون دقیق جوشهای نوع فیله باسن ، موجود در اینچ یا متریک

37.00 دلار

مقیاس اندازه گیری:  اینچمتریک

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF




پل بادامک سنج

مقیاس: اینچ و متریک



اندازه گیری های زیر به دو اینچ یا میلی متر امکان پذیر است: زاویه آماده سازی ، فلز جوش اضافی ، عمق زیر برش ، عمق حفره ، اندازه گلو جوش و غیره.

132.75 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF



پل بادامک سنج

فیلم محصول ما را مشاهده کنید

سنج جوشکاری Hi-Lo تک منظوره - 1/32 یا صفر خط ، باعث رد شدن می شود - بهره وری را بهبود می بخشد ، موجود در اینچ یا متریک

فیلم محصول ما را مشاهده کنید

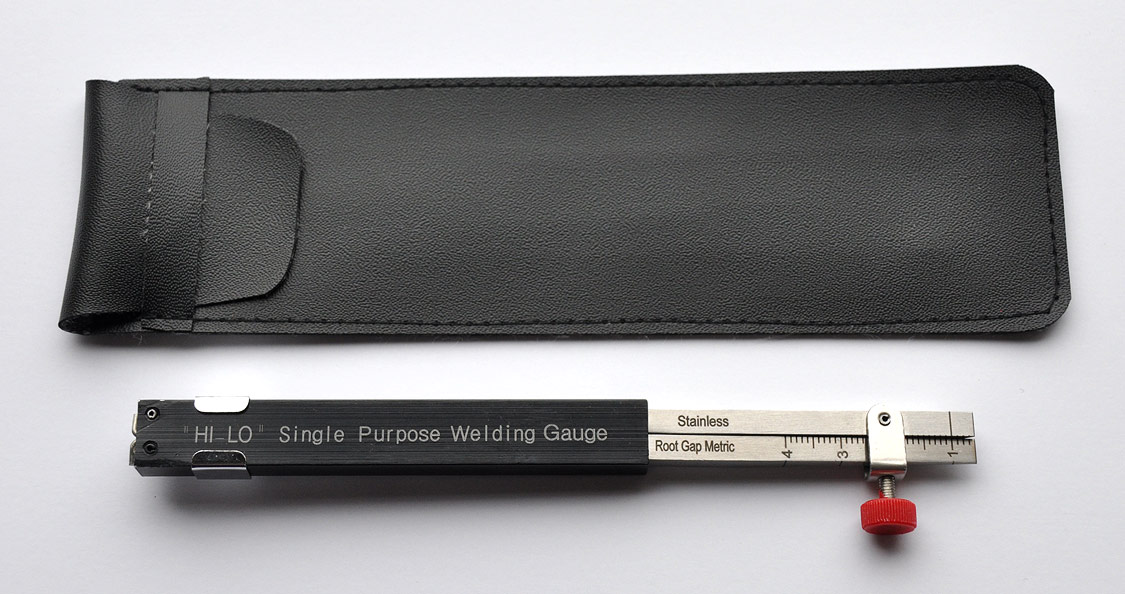

سنج جوشکاری Hi-Lo تک منظوره اقتصادی
~ وارد شده توسط شرکت GAL Gage

مقیاس: INCH یا METRIC



ردها را از بین می برد – بهره وری را بهبود می بخشد ، موجود در اینچ یا متریک. تحویل شده با یک کیف محافظ چرمی محافظ.

44.00 دلار لطفا 4-6 روز برای تحویل وقت بگذارید.



مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF










PRO سنج جوشکاری Hi-Lo تک منظوره
~ ساخت ایالات متحده آمریکا

مقیاس: INCH یا METRIC



ردها را از بین می برد – بهره وری را بهبود می بخشد ، موجود در اینچ یا متریک.

52.00 دلار

مقیاس اندازه گیری:  اینچمتریک

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF









PRO Single Purpose Hi-Lo Wouge Gauge - 1/32 یا Zero Line ، Rejects را از بین می برد - بهره وری را بهبود می بخشد ، موجود در اینچ یا متریک

فیلم محصول ما را مشاهده کنید

سنج جوشکاری HI-LO - اندازه گیری تراز داخلی ، طراحی باریک جدید 30٪ سبک تر است

فیلم محصول ما را مشاهده کنید
سنج جوش HI-LO
~ ثبت اختراع

مقیاس: اینچ و متریک



اندازه گیری تراز داخلی ، طراحی باریک جدید 30٪ سبک تر است

130.75 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF
راهنمای استفاده PDF آماده چاپ راهنمای استفاده PDF آماده چاپ










سنج جوش سوکت “Mini Sub”

مقیاس: اینچ



ابعاد گلو را بررسی کنید ، همه برنامه های لوله را چک کنید ، تمام فولاد ضد زنگ

103.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF



سنج جوش سوکت 'Mini Sub' - ابعاد گلو ، طول پا ، تمام فولاد ضد زنگ را بررسی کنید

عمق سنج دیجیتال با پروب و میله 1 "- 6"
عمق سنج دیجیتال

مقیاس: اینچ و متریک



W / Probes & Rods 1 “- 6”. مقیاس اندازه گیری: هر دو اینچ و متریک را می خواند. پروب شامل: 025 و .062 قطر. باتری CR2032 گنجانده شده است. گواهی کالیبراسیون قابل ردیابی برای NIST.

340.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF




عمق سنج

مقیاس: اینچ و متریک



کاهش / چاله ها به 1/2 اینچ با 1/32 اینچ افزایش … به همراه علامت گذاری معادل متریک. زیر برش ها / چاله ها ، تخلخل ، تمام فولاد ضد زنگ را بررسی کنید.

62.50 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF



عمق سنج گودال - زیر تراش ، تخلخل ، چاله ها ، تمام فولاد ضد زنگ را بررسی کنید
ظاهر کیف حمل ممکن است متفاوت باشد
فیلم محصول ما را مشاهده کنید

Pipe Pit Gauge - دامنه 0 تا 1/2 "در 1/64" و .010 افزایش است ، بازو را می توان در هر مکان و در هر مکان فولاد ضد زنگ قفل کرد
لوله گود سنج

مقیاس: INCH یا METRIC



دامنه 0 تا 1/2 “در 1/64” و .010 افزایش است ، بازو را می توان در هر مکان قفل کرد ، تمام فولاد ضد زنگ ، موجود در اینچ یا متریک

90.50 دلار

مقیاس اندازه گیری:  اینچمتریک

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF




سنج بادامک پل جیبی

مقیاس: اینچ و متریک



زاویه آماده سازی ، فلز جوش اضافی ، عمق زیر برش ، عمق حفره و موارد دیگر را بررسی کنید.

148.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF
راهنمای استفاده PDF آماده چاپ راهنمای استفاده PDF آماده چاپ



Pocket Bridge Gauge - زاویه آماده سازی ، فلز جوش اضافی ، عمق زیر برش ، عمق حفره و موارد دیگر را بررسی کنید.

اندازه گیری تک جوش "V-WAC" - بررسی زیر برش ، تاج ارتفاع ، تخلخل ، چاله ها ، تمام فولاد ضد زنگ
ظاهر کیف حمل ممکن است متفاوت باشد
فیلم محصول ما را مشاهده کنید
“V-WAC” تک جوش سنج

مقیاس: اینچ



زیر تراش ها / چاله ها به 1/4 اینچ ، تاج ها به 1/4 اینچ با افزایش 64/1 اینچ (تحمل .006 “). زیر برش ها / چاله ها ، تخلخل ، تاج ها ، تمام فولاد ضد زنگ را بررسی کنید.

38.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF








سنج جوش “V-WAC”

مقیاس: اینچ



Undercuts / Pits به 0.240 ، Crowns به 0.240 در 0.020 افزایش. زیر برش ها / چاله ها ، تخلخل ، تاج ها ، تمام فولاد ضد زنگ را بررسی کنید.

38.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF



اندازه گیری تک جوش "V-WAC" - بررسی زیر برش ، تاج ارتفاع ، تخلخل ، چاله ها ، تمام فولاد ضد زنگ
ظاهر کیف حمل ممکن است متفاوت باشد
فیلم محصول ما را مشاهده کنید

اندازه گیری تک جوش "V-WAC" - بررسی زیر برش ، تاج ارتفاع ، تخلخل ، چاله ها ، تمام فولاد ضد زنگ
ظاهر کیف حمل ممکن است متفاوت باشد
سنج جوش “V-WAC”

مقیاس: متریک

گربه # 5 متر

زیر برش ها / چاله ها تا 6 میلی متر ، تاج ها تا 6 میلی متر توسط 0.5 میلی متر افزایش ها. زیر برش ها / چاله ها ، تخلخل ، تاج ها ، تمام فولاد ضد زنگ را بررسی کنید.

38.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.



مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF




گیت سنج

مقیاس: متریک



کاهش / چاله ها تا 0-2 میلی متر توسط 0.2 میلی متر افزایش زیر برش ها / چاله ها ، تمام فولاد ضد زنگ را بررسی کنید.

89.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF



گیت سنج - زیر برش / چاله ها ، تمام فولاد ضد زنگ را بررسی کنید
ظاهر کیف حمل ممکن است متفاوت باشد

گیت سنج - زیر چاله / چاله ها ، تاج ها ، تمام فولاد ضد زنگ را بررسی کنید
ظاهر کیف حمل ممکن است متفاوت باشد

Undercuts / Pits به 0.08 “، تاج ها به 0.04” در 0.005 “افزایش. زیر شاخه ها / چاله ها ، تاج ها ، تمام فولاد ضد زنگ را بررسی کنید.

89.00 دلار

لطفا 4-6 روز برای تحویل وقت بگذارید.

مشخصات دقیق PDF آماده چاپ مشخصات دقیق PDF
