دستگاه یوک مغناطیسی MT Yokes AC , DC

معرفی روش MT

خطوط مغناطيسي نيرو در مواد فرومغناطيسي، توسط ناپيوستگي هاي موجود در ماده تغيير شكل مي دهند. اگر ناپيوستگي در  ماده مغناطيسي روي سطح يا نزديكي آن وجود داشته باشد؛

خطوط شار مغناطيسي  روي سطح تغيير شكل مي يابند، كه به آن نشتي شار مغناطيسي  گفته مي شود. ذرات مغناطیسی  با تجمع در این محل ها،ناپیوستگی را نمایان می کنند.

mtعیب

تست mt

ویژگیهای روش MT

  • روش ذرات مغناطيسي وسيله اي حساس براي يافتن ترك هاي كوچك و كم عمق سطحي در مواد فرومغناطيسي است. روش ارزانی است.
  • نشانه هاي ذرات مغناطيسي، مستقيماً روي سطح قطعه ايجاد مي شوند و محل عیب به راحتی تشخیص داده می شود.
  • نیاز به مداربندي الكتريكي يا ابزار بازخواني الكترونيكي كه كاليبره شده باشد، وجود ندارد.
  • تخمين عمق ترك به صورت تقریبی امکان پذیر است.
  • اندازه يا شكل قطعات قابل بازرسي به اين روش از محدوديت بسيار كمي برخودار بوده و يا محدوديتي ندارد.
  • نيازي به تميزكاري مبسوط اوليه وجود ندارد و ترك هايي كه توسط مواد خارجي پر شده اند، قابل تشخيص مي باشند

محدودیت های بازرسی  ذرات مغناطیسی MT

  • اين روش صرفاً براي مواد فرومغناطيسي قابل استفاده است.
  • اتصال بين فلزاتي با خواص مغناطيسي غيرمشابه باعث ناپيوستگي هاي مغناطيس اي مي شود كه بصورت عيب مشاهده مي شوند، در حالي كه اتصال جوش سالم است
  • پوششهاي نازك رنگ و ساير پوشش هاي غيرمغناطيسي، مانند روكش هاي آبكاري، اثر مخربي بر حساسيت بازرسي با ذرات مغناطيسي دارند
  • حساسيت با كاهش اندازة ناپيوستگي و همچنين با افزايش عمق عيب نسبت به سطح كاهش مي يابد.
  • يك ناپيوستگي بايد به اندازة كافي بزرگ باشد تا ميدان مغناطيسي را قطع كرده يا در آن تغيير ايجاد كند و نشتي خارجي ايجاد شود.
  • شرايط سطحي نيز بر حساسيت فرايند بازرسي مؤثرند.
  • ذرات مغناطیسی

کاربردهای بازرسی ذرات مغناطیسی MT

  • صنایع فضایی برای کنترل مواد تولیدی
  • قطعات خودرو مانند قطعات ریخته گری و آهنگری آلومینیم
  • تعمیرات و سرویس های منظم قطعات لوکوموتیوهای قطار
  • یافتن ترک های خستگی مواد
  • کنترل صحت و دقت نتایج به دست آمده از MT
  • بازرسی جوش
  • ترک سنگ زنی
  • ترک کوئنچ

توضیحات

MAGNETIC TEST (MT)

این دستگاه یوک با بالاتریت سطح کیفیت ساخته و جایگزین برند های وارداتی میباشد .دستگاه YUKE ساخت ایران و ژاپنی سبک مدل AC دارای گارانتی و خدمات پس از فروش میباشد .

لوازم مورد نیاز

مایع فلورسنت

پودر MT

ساخت دستگاهای خط تولیدMT

از ویژگی های این یوک :

  • ارزان
  • قدرتمند
  • آمپر :2.2
  • ولتاژ :220 ولت
  • چرخه کار : 30 درصد

دستگاه YUKE  مدل  DC,AC دارای گارانتی و خدمات پس از فروش ساخت انگلیس

Specifications :

AC & DC

Voltage : 220 V AC

Frequency : 50 Hz

Current : 1.5 Amps @ 230 Volts

Lifting AC : 10 Pounds (4.5 kg)

Lifting DC : 40 Pounds (18 kg)

Pole Spacing : 1 – 12” (25 – 300mm)

Weight : 3 kg

ویژگی ها:

  • کلیه قطعات دارای استاندارد CE اتحادیه اروپا هستند و تمامی قطعات اصلی ساخت کشور ژاپن می باشد.
  • دارای دو سـال ضمانت کــامل ســخت افـزاری توسط فروشگاه می باشد.
  • دارای 10 سال تضمین خدمات پس از فروش جهت تامین قطعات و تعمیر آن
  • تست شده توسط بازرس سطح 3 انجمن جـوش و دارای تاییدیه های متفرقه
  • حداکثر میـــزان مــصرف بـرق : 300 وات
  • با امکان دریافت گواهی تاییدیه آزمایشگاه مرجع سازمان استاندارد (در صورت درخواست هزینه جداگانه طبق تعرفه آزمایشگاه دریافت می گردد)

یوک های مغناطیسی

یوک مغناطیسی

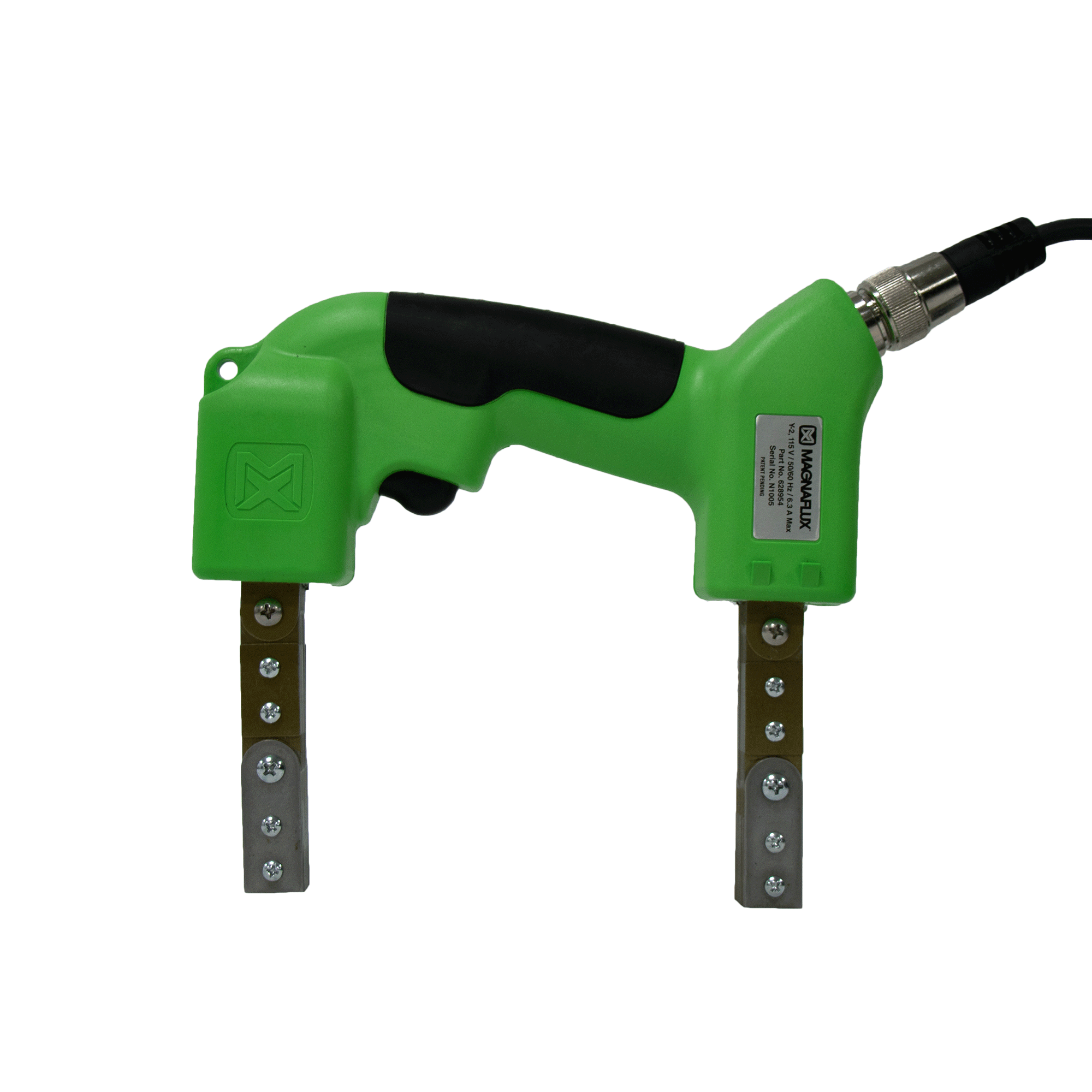

Y-2

یوک الکترومغناطیسی ارگونومیک ، سبک ، مهر و موم شده و قابل تعمیر ، علائم سطح را هنگام آزمایش ذرات مغناطیسی پیدا می کند

Y-2 یوک مگنافلکس

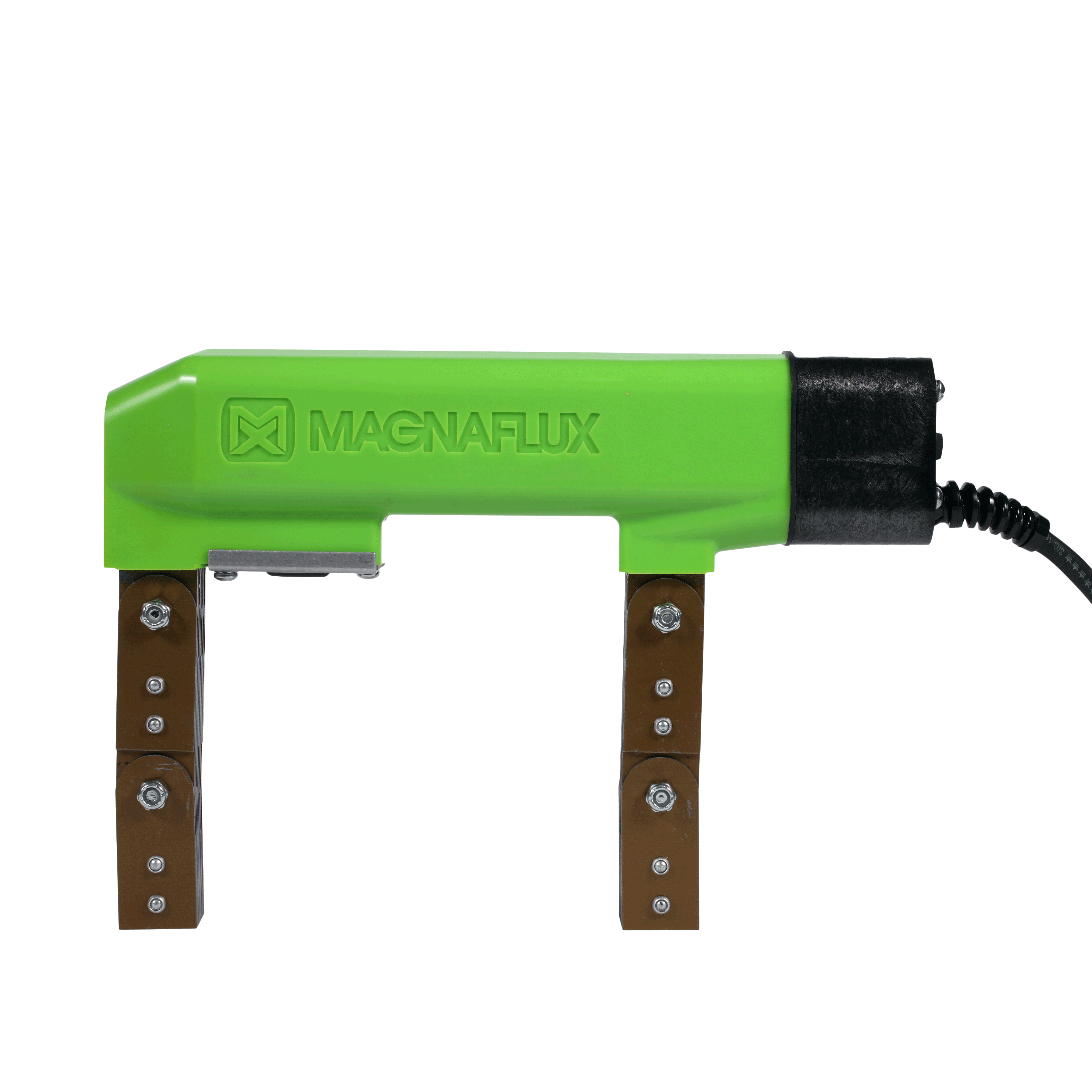

Y-7

یوک الکترومغناطیسی AC / DC با دوام و با مقاومت بالا در هنگام آزمایش ذرات مغناطیسی نشانه های سطح و زیر سطح را پیدا می کند

یوک مغناطیسی

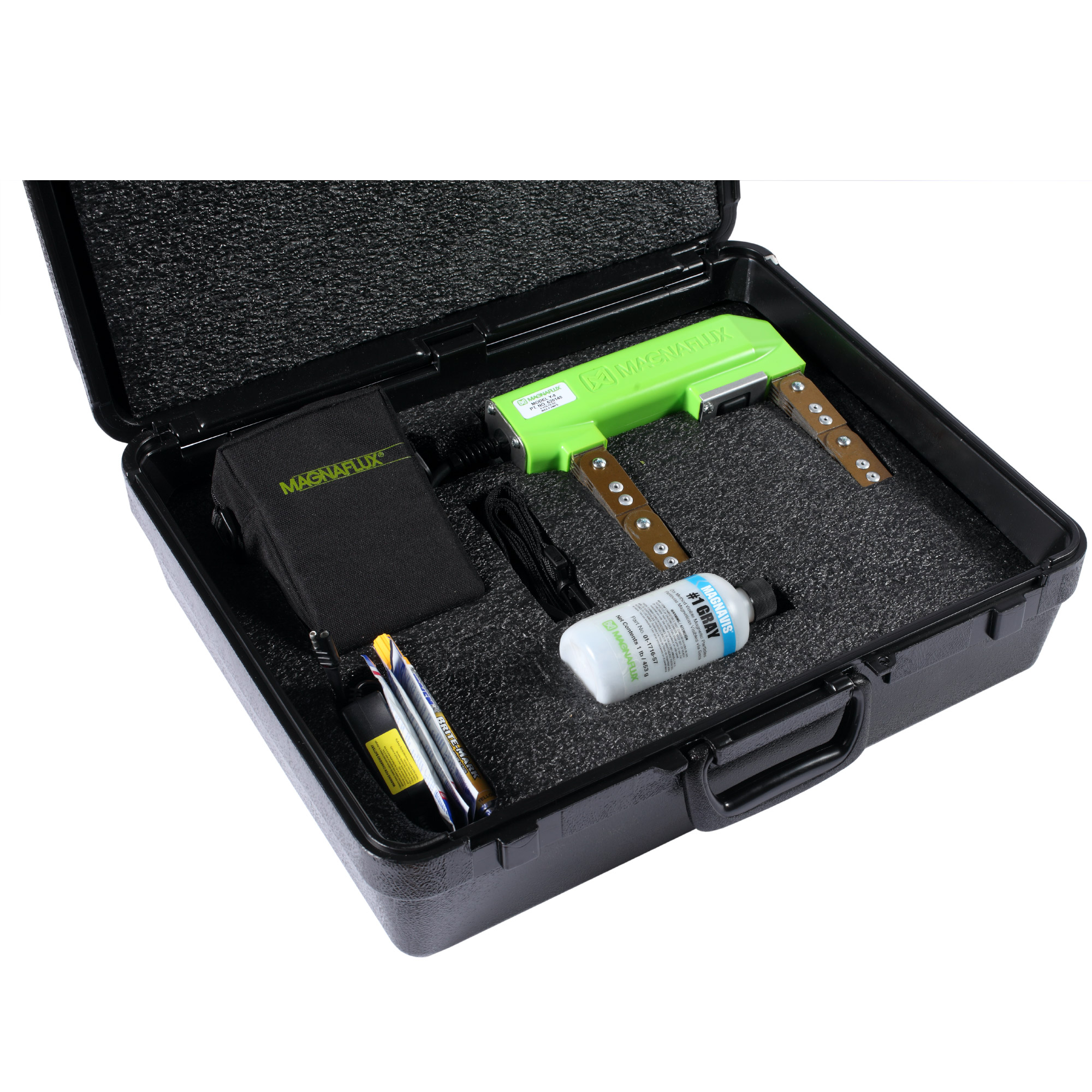

کیت Y-8 MV

یوک DC الکترومغناطیسی و کیت قدرت مغناطیسی با باتری ، در هنگام آزمایش ذرات ماگ غیر فلورسنس ، نشانه های سطح زیرین را پیدا می کند




لوازم جانبی یوک

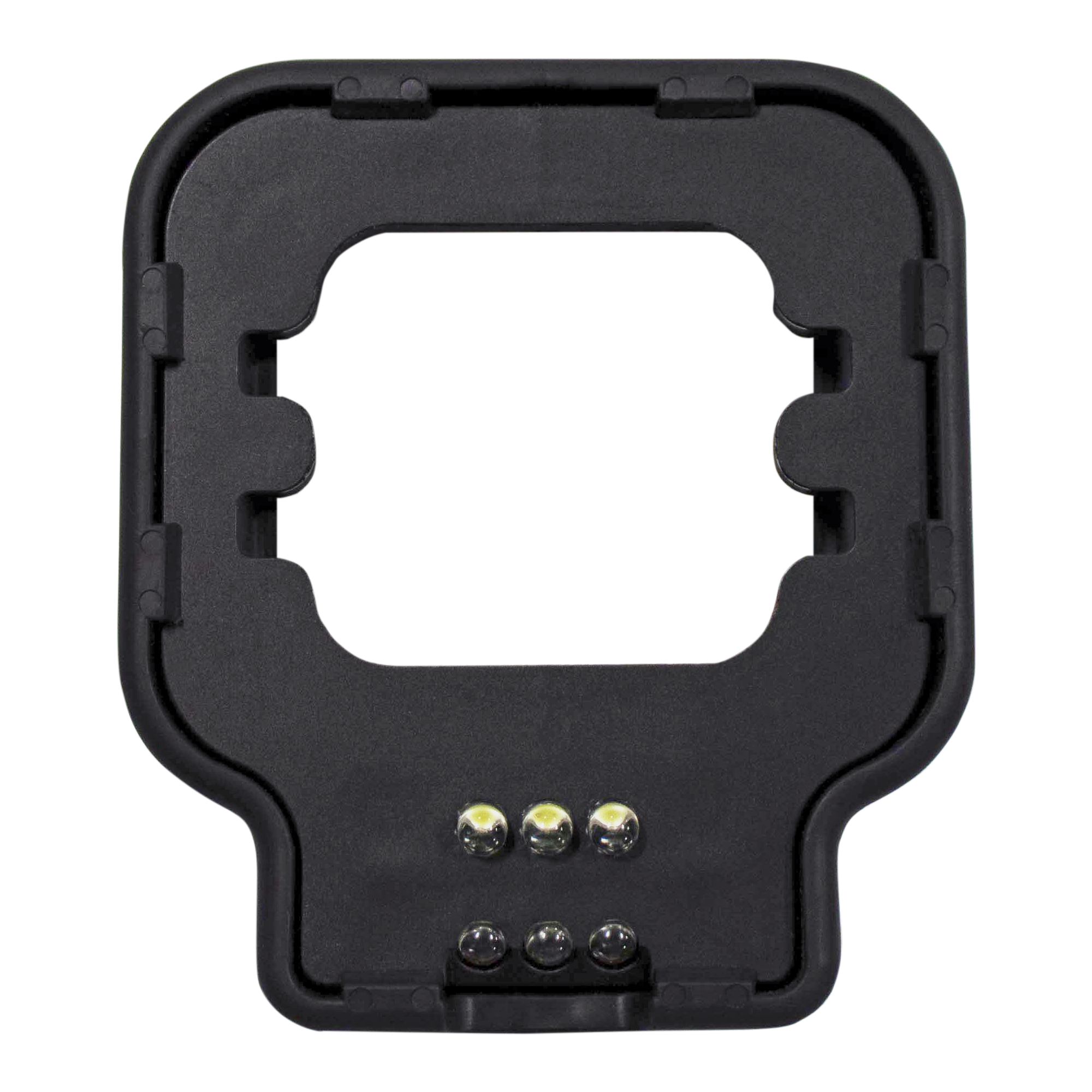

لامپ یوک

چراغ نور

Yoke Light برای استفاده با یوک های الکترومغناطیسی Magnaflux Y-2 AC

مگنافلکس

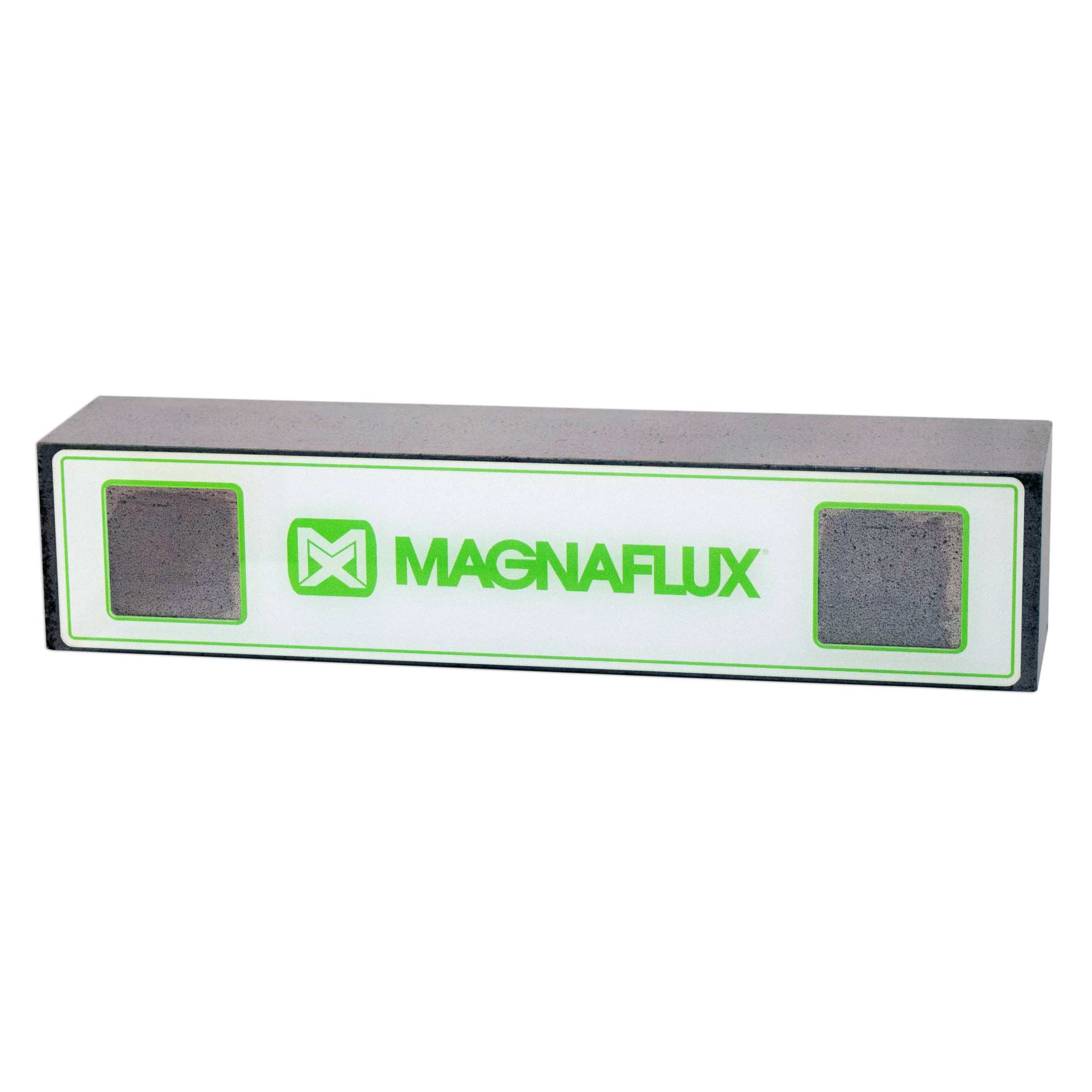

وزن تست یوک

وزن تست برای استفاده با یوک های الکترومغناطیسی Magnaflux A
