گیج برو نرو رزوه چیست و انواع آن کدام است؟

برای فردی که به مباحث مترولوژی و اندازه گیری تازه وارد شده است، حجم انبوهی از انواع گیج هایی که برای رزوه و پیچ وجود دارد، می تواند گمراه کننده باشد. اهمیت و نام گذاری آنها گیج کننده است، ولی در این مقاله بر آن خواهیم بود که تا حد ممکن این مباحث را باز کنیم.

در کارگاه های تولیدی، بازرسی قطعات استوانه ای (شفت ها یا سوراخها) برای تایید یا مردود شدن از گیج های برو نرو دهانه اژدری/رینگی (برای کنترل شفت) و گیج های توپی (برای کنترل سوراخ) استفاده می شود. آنها غالبا ساده و قبل درک هستند.

در صورت وجود قطعات رزوه دار (نری یا مادگی)، گیج های رزوه در کارگاه های تولیدی برای مهره (قطعات رزوه داخلی) و پیچی (قطعات رزوه دار خارجی) استفاده می شود. اما هنگامی که نام گذاری قطعات رزوه دار به طور کلی مورد بررسی قرار می گیرد، گیج های رزوه زیادی در انواع مختلفی وجود دارد؛ فردی که با این مباحث به طور کامل آشنا نباشد ممکن است با این اسامی، کاربردشان و استفاده آنها گمراه شود.

در این مقاله تلاش می کنیم که انواع مختلف گیج رزوه و کاربرد آنها را به شما نشان دهیم. قبل از اینکه مقاله را شروع کنیم، لازم به یادآوری است که در قطعه رزوه دار، عوامل موثری دخیل هستند (قطر بزرگ رزوه، قطر کوچک رزوه، قطر گام/متوسط، گام (در رزوه های میلیمتری)،  یا رزوه در هر اینچ (TPI در استاندارد اینچی)، زاویه آزاد و … . به طور متوسط، گیج برو نرو رزوه قطعه رزوه دار را بر اساس قطر گام تایید/رد می کند. تا زمانی که گیج برو برود (بدون فشار مضاعف تایید شود) و گیج نرو، نرود؛ قطعه مورد تایید می باشد. اما در بعضی مواقع که اندازه قطر بزرگ رزوه (برای رزوه خارجی) یا قطر کوچک (برای رزوه داخلی) مهم می باشد، جدا بر این، گیج برو نرو ساده که برای اندازه گیری سوراخها و شفتهای استوانه ای ساده استفاده می شود نیز مورد استفاده قرار می گیرد تا قطعه ها مورد تایید قرار گیرند.

گیج برو نرو توپی رزوه:

گیج برو نرو توپی رزوه برای کنترل قطعات با رزوه داخلی استفاده می شود. برای قطعات کوچک، گیج دارای دو سر خواهد بود که یک سر آن برو و سر دیگر آن نرو می باشد. برای قطعات بزرگ، معمولا دو انتها از هم جدا می باشند. لازم به ذکر است که یک گیج برو نرو توپی رزوه برای کنترل صحت قطر گام استفاده می شود.

برای تایید قطعه، گیج برو باید از تمام طول قطعه عبور کند، بدون اینکه نیاز به استفاده از زور زیاد باشد و قسمت نرو در دو سمت قطعه باید وارد شود و در بهترین حالت نباید بیش از دو گام وارد قطعه شود.

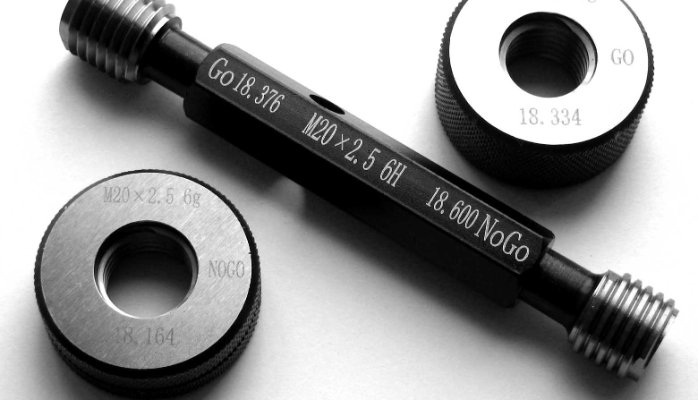

 گیج برو نرو رزوه رینگی و توپی

گیج برو نرو رینگی رزوه:

گیج برو نرو رینگی رزوه برای کنترل قطعات با رزوه خارجی استفاده می شود. قسمت برو و نرو گیج معمولا از هم جدا می باشند. لازم به ذکر است که یک گیج برو نرو رینگی رزوه برای کنترل صحت عمق رزوه و قطر گام استفاده می شود.

برای تایید قطعه، گیج برو باید از تمام طول قطعه عبور کند، بدون اینکه نیاز به استفاده از زور زیاد باشد و قسمت نرو در بهترین حالت نباید بیش از دو گام وارد قطعه شود.

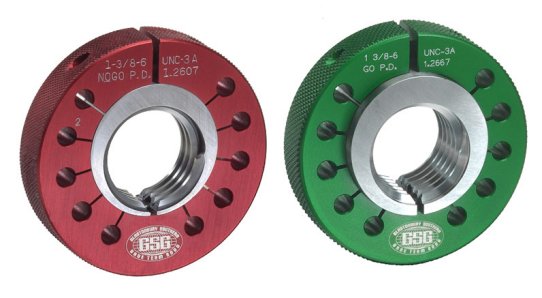

گیج برو نرو رزوه رینگی

گیج برو نرو رینگی رزوه قابل تنظیم:

این گیج ها نیز به شکل رینگی می باشند اما یک قسمت جدا، قابل تنظیم و پیچ قفل کن برای تنظیم دقیق اندازه گیج وجود دارد. برای تنظیم این گیج ها، “توپی های تنظیم” نیاز است که بعدا در مورد آنها صحبت می کنیم.

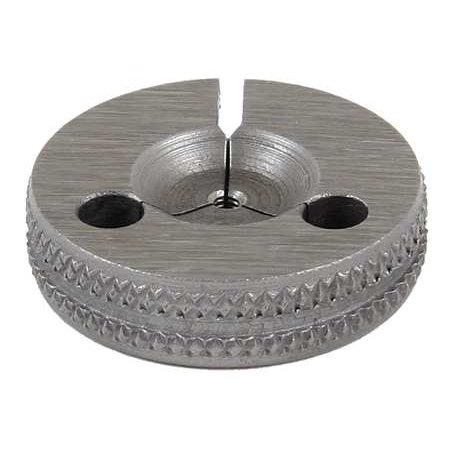

گیج برو نرو رزوه قابل تنظیم

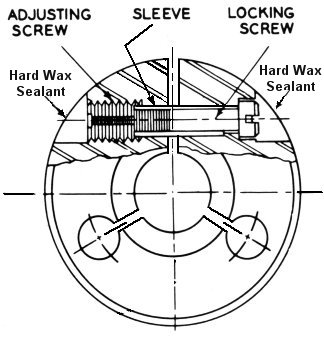

مکانیزم گیج رزوه قابل تنظیم

گیج های برو نرو رزوه دهانه اژدر:

اگرچه برای کنترل یک قطعه با رزوه خارجی، استفاده از گیج برو نرو رینگی می باشد، استفاده از گیج برو نرو رزوه دهانه اژدر نیز ممکن می باشد. بعضی از گیج های دهانه اژدر ممکن است با المانهای غلطکی برو طراحی شود که با استفاده از حرکت قطعات رزوه دار درون غلطکها، کنترل سریع را راحت می کند.

اگرچه این گیج ها به دقت گیج های برو نرو رزوه رینگی نمی باشد، اما در تولید انبوه هایی که پیچ باید با سرعت کنترل شود، مناسب تر می باشد. گیج دهانه اژدری به مراتب سریع تر می باشد زیرا قطعات از درون گیج سر می خورند نه اینکه لازم باشد درون گیج باز و بسته شوند. به علاوه سایش و خوردگی در این کیج ها به مراتب کمتر می باشد.

در محل هایی که گیج های دهانه اژدر استفاده می شود، توصیه می شود که یک دست گیج برو نرو رینگی نیز قرار داده شود تا کنترل رندوم قطعات نیز انجام شود و از صحت قطعات اطمینان کامل حاصل شود.

گیج سطح مغناطیسی

لول گیج یا گیج سطح تجهیزی است که برای مشاهده مقدار دقیق سطح مایع در مخازن و تجهیزاتی مانند دیگ بخار یا آب گرم مورد استفاده قرار می گیرد. با استفاده از لول گیج می توان از مقدار دقیق سیال مطلع شده و از خالی شدن یا سرریز کردن مخازن و تجهیزات پیشگیری شود.

لول گیج ها در صنایع مختلفی مورد استفاده می شوند. از جمله کاربرد های لول گیج ها در صنایع میتوان به صنایع نفت و گاز و پرتوشیمی، نیروگاه ها، مواد غذایی و نوشیدنی، صنایع بهداشتی، آب و فاضلاب، تاسیسات و تهویه مطبوع، مصارف خانگی و … اشاره کرد. به طور کلی هرجا که مخزن یا هر تجهیزی که درون آن سیال مایع قرار دارد وجود داشته باشد ، به لول نیز نیاز است.

لول گیج مغناطیسی

در مواردی که سیال سمی، یا خورنده باشد و یا فشار یا دمای خیلی بالایی داشته باشد و تماس مستقیم لول گیج با سیال خطرناک باشد از لول گیج مغناطیسی برای مشاهده مقدار سیال استفاده می شود.

لول گیج مغناطیسی بر اساس قوانین فیزیکی نیروی فشار مایعات و خاصیت جذب و دفع قطب های غیر همنام و همنام آهنربا طراحی شده است، بدنۀ لول گیج لوله ای استوانه ای شکل می باشد که از ناحیۀ نازل های مربوطه به صورت عمودی بر روی مخازن نصب می گردد.

گیج سطح مغناطیسی

سیستم کار گیج های سطح مغناطیسی به این صورت است که یک آهنربا درون یک شناور قرار دارد و شناور ، درون یک لوله که سیال درون آن جریان دارد قرار می گیرد و با تغییر سطح سیال بالا یا پایین می رود. در قسمت بیرونی لوله یک نشانگر نصب شده است که دارای تعداد زیادی نشانگرهای کوچک پرچمی یا رولی رنگی است. درون هر یک از این نشانگرها یک آهنربای کوچک وجود دارد .هرگاه آهنربای متصل به شناور از مقابل آنها عبور کند براثر جذب و دفع قطبهای مغناطیسی، به ترتیب این آهنرباها چرخیده و سطح مایع را نمایش می دهند.



به وسیلۀ سنسورهایی که بر روی لول گیج مغناطیسی نصب می گردند می توان فرمان های لازم را توسط پنل الکتریکی مربوطه مستقیماً به تابلوهای اصلی برق ارسال نمود و با START و STOP کردن الکتروپمپ های تغذیۀ مخزن، سطح مایع را در ارتفاع مورد نظر کنترل نمود.

همچنین می توان با نصب لول ترانسمیتر بر روی این دستگاه، سطح سیال را در محل هایی جداگانه مشاهده و مانیتورینگ نمود.
